日制 MITUTOYO 真圆度测定仪 (RA-1600系列)

  • 产品特色

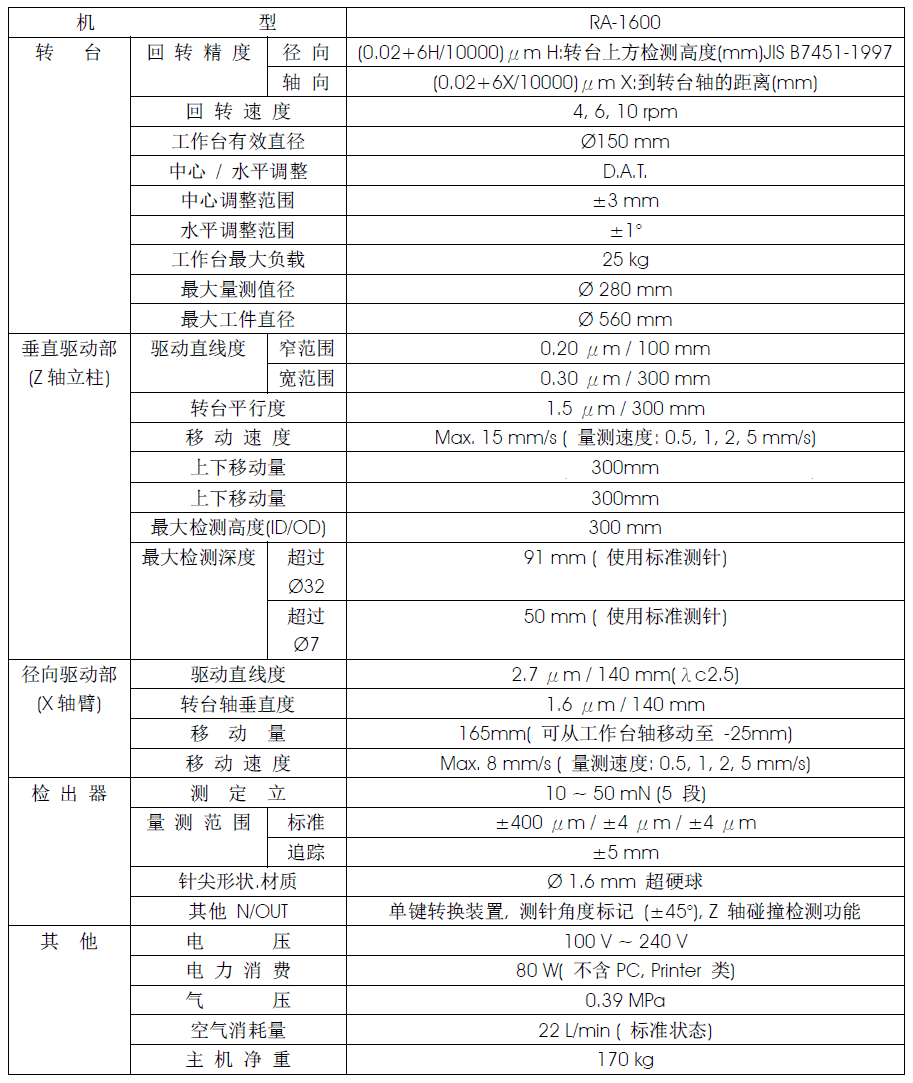

  • 技术规范
    • 产品名称
      日制 MITUTOYO 真圆度测定仪 (RA-1600系列)
    • 型号
      RA-1600
    • 产品特色

      设计理念

      具有高回转精度的工作台( 径向0.02+6H /10000 微米; 轴向0.02+6X/10000微米),

      使系统除了能测量真圆度/ 圆柱度外,还能量测平面度与其他参数,因此适合多种应用。

      RA-1600 也继承了D.A.T.( 数字调整台) 装置,使工件调心、水平调整更加便捷快速。

      操作者只需要简单地操作数字微分头来实现萤幕上显示的调整值。

      仪器特征

      ☆连续外径/ 内径测量功能:无需改变探测器位置下,可实现连续的内部/外部的直径测量。

      ☆局部圆周测量功能:即使工件由于一些阻碍( 部分突出) 导致不能进行整体测量,

          也可以测量圆周的某一部分。

      ☆螺旋模式测量功能:将工作台旋转与直线运动合并,可以将圆柱度、同轴度以及其他数

          据作为连续数据集合加载。

      ☆X 轴追踪量测:透过X 轴的内置线性标尺可以一面追踪被测工件,一面进行测量。此类

        型的测量在以下情况中十分有用:超出测头测量范围形成的位移,X 轴必须移动来保持

        与工件表面形状的贴合时。

      ☆螺旋测量 / 分析:旋模式测量功能将工作台旋转与直线运动合并,可以将圆柱度、

         同轴度以及其他数据作为连续数据集合加载。

      ☆检测装置支架在 Z 轴上方向上的可以达到足够的高度,并且可以降低高度并定位以

         便进行测量。
