LK系列 测量原理
CCD 雷射变位传感器采用一套三角测量系统
传统的雷射变位传感器采用 PSD(位置感应检出器)受光组件;
而 LK 系列则采用CCD 受光组件,光线在被测物表面被反射穿过接受镜头
聚焦在 PSD 或者 CCD 上; PSD 利用进入受测组件的全部光线点的光线
分配量来决定光线点中央位置并且据此识别被测物的位置;但是,因为光线量
的分配受被测物表面条件所影响,容易造成测量数据的偏差。

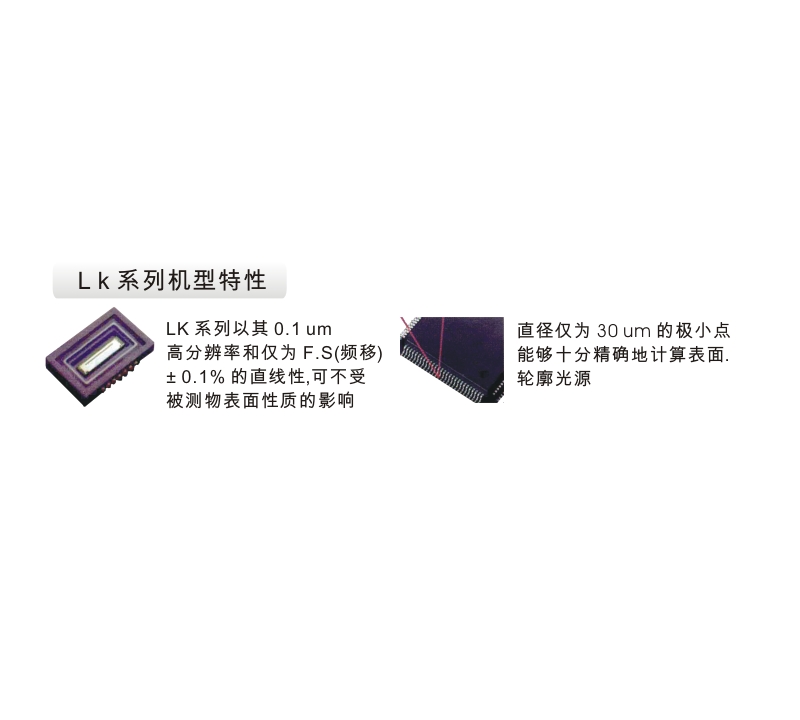

CCD 测量光线点检出各像素的光线分配量的峰值并且据此决定被测物的位置。
所以 CCD 能够高精度地进行物体变位可靠的测量,而不受光线点的光线分配量的影响。

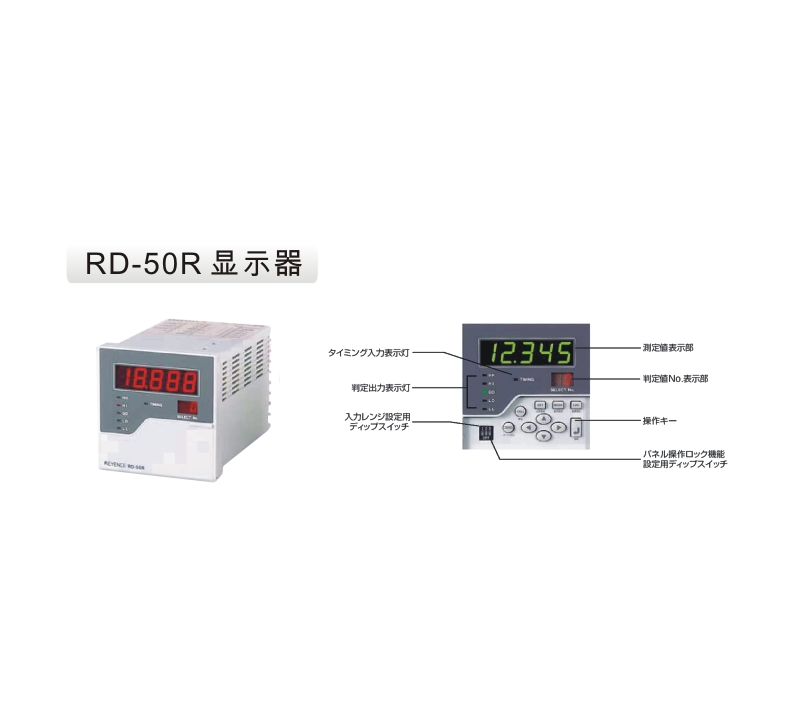

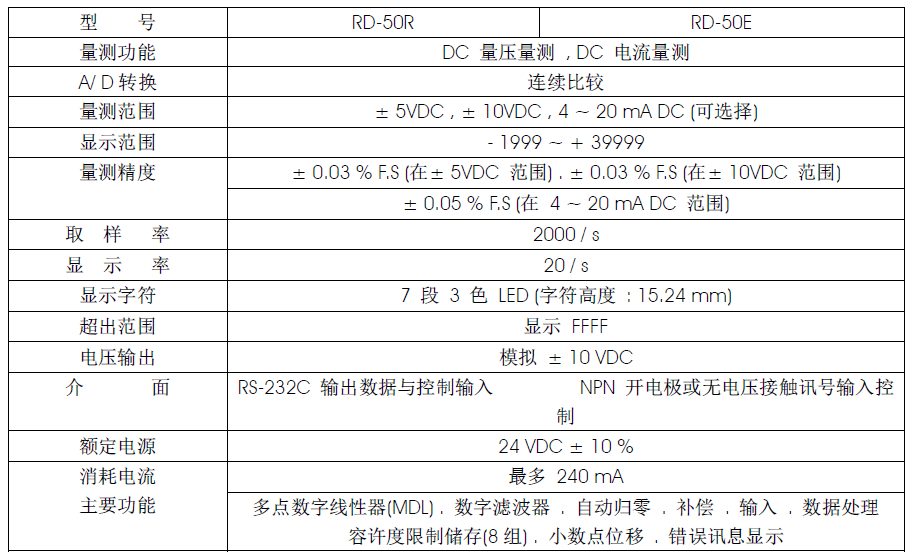

RD-50R 显示器
