關於  m & h

●源自德國的 m & h 以客戶需求為導向的技術創新；產品製造以及業界典範

  的全面解決方案，已成為機上量測技術的領導者。

m & h 設計理念

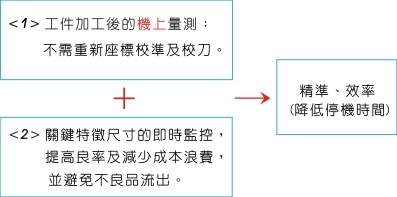

為什麼需要測頭

<1> 提高效率(降低停機時間)。

<2> 降低成本(減少NG)

      ●即時製程監控。

      ●量測數據即時回饋，並根據結果修改加工參數。

      ●確保量產時的良率及單位成本。

選擇正確的測頭，才能帶來最大的效益 !

適  用  性

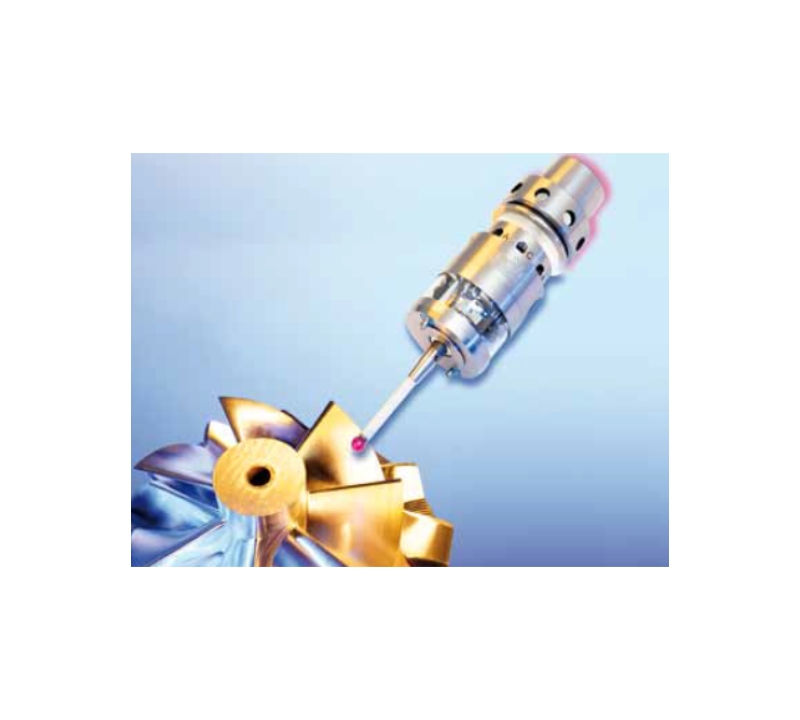

手機加工

IRP25.41 / IRP40.01

可於 CNC 加工機上做即時的量測，並根據量測結果立即調整參數，大幅度

減少停機時間且提高良率 !

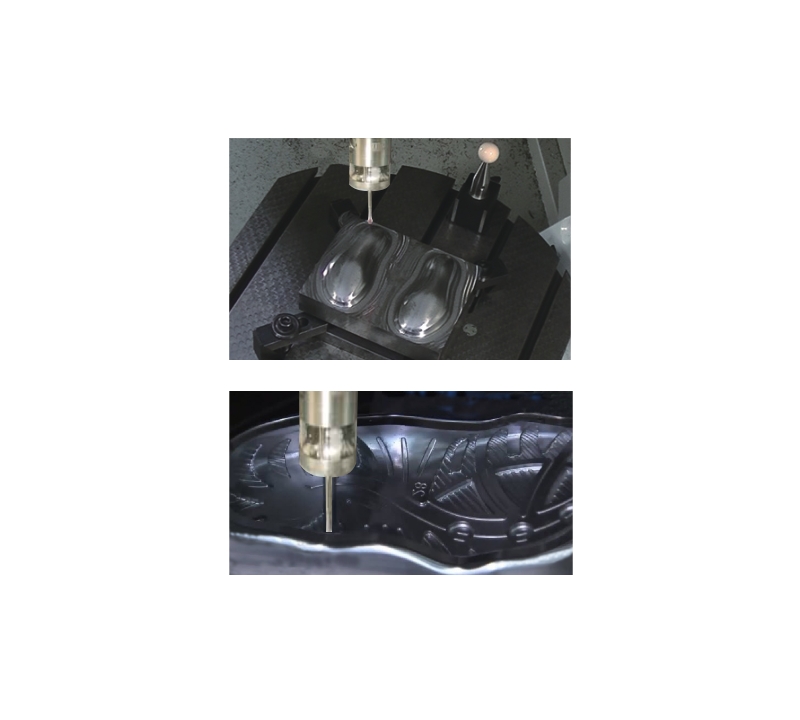

模具加工

IRP40.01

加工前先利用測頭和軟體進行工件的定位，加工後立即檢測尺寸，使加工

過程一次到位！

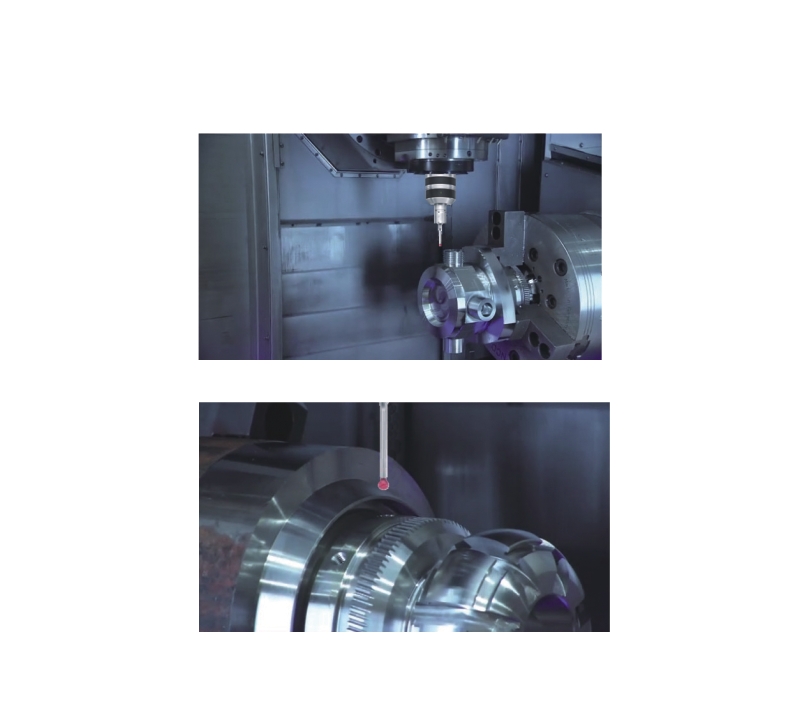

中型加工

RWP38.41

快速比對工件和過程抽檢，有效的控制了工件上多孔間的位置，提高生產良率！

m&h 機上測定系列 --- 測頭篇

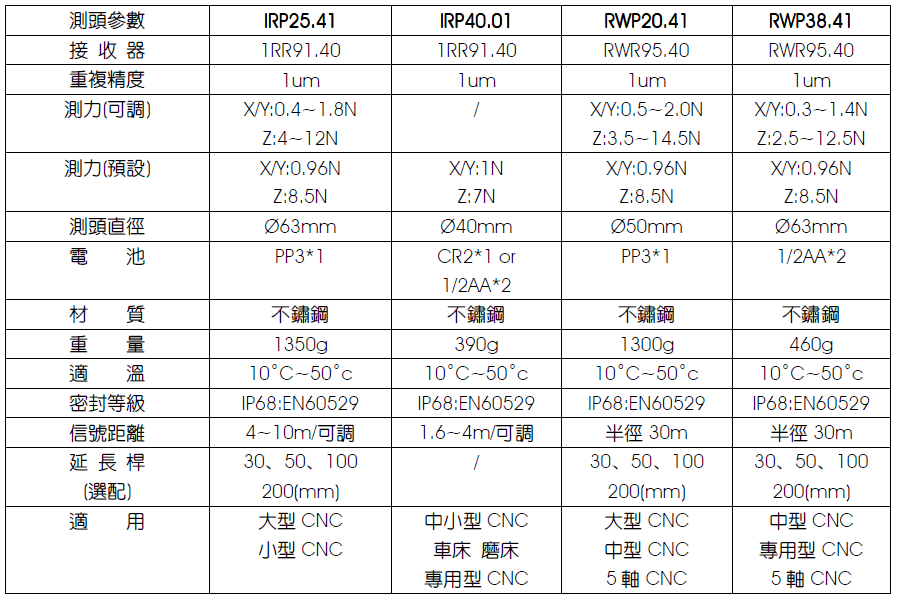

技術規範

(1) IRP 25.41

       測力可調、可加裝加長桿及星型測針，以完成較複雜的量測。

(2) IRP 40.01

       超小型測頭，適用於小型的 CNC 及車床。

(3) RWP 20.41

       適用於大型的 CNC ，適用於較複雜的工程。

(4) RWP 38.41

       適用於小尺寸刀具的 CNC ，或 Z 軸受限的 CNC。

    ● 採最高規格的 Ip68 密封保護確保測頭的使用壽命。

    ● 不需額外的信號轉換器即可和控制器做溝通連結。

    ● 高相容性，目前市面上主流的控制器全部支援。

      (FANUC、MITSUBISHI、SIEMENS、HEIDENHAIN)

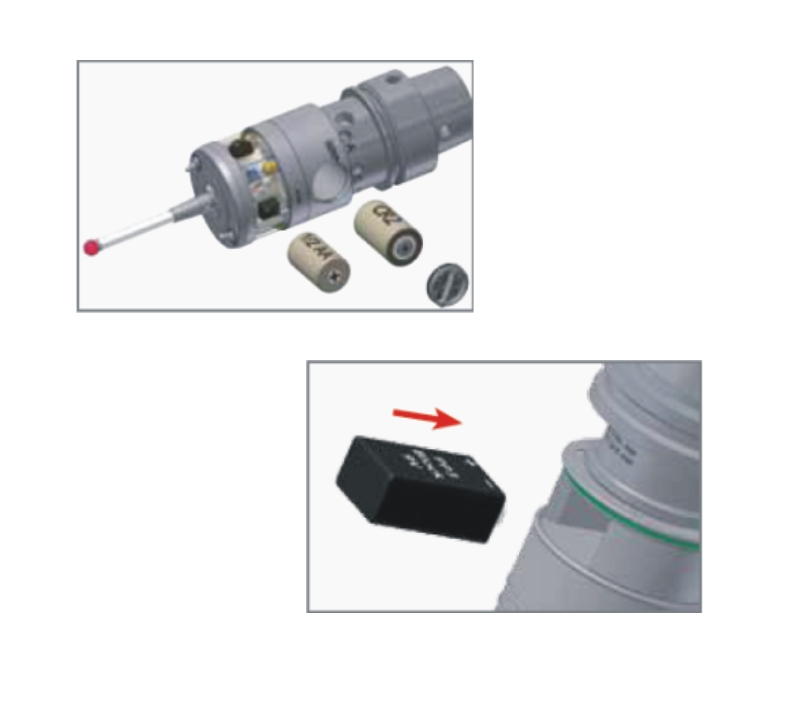

    ● 不須工具，即可快速、簡單更換電池。

操作邏輯

       非常簡單，和三次元的概念完全一樣( 主要用於二維的量測 )。

    ● 點、線、圓( 內外徑 )
