電 纜 式
機型特色
適用於銑削類的CNC設備，可在機台上完成刀具尺寸的高精度量測 。
精密的機械結構，提高了測量刀長 、刀徑和損耗程度的可信度 ；並
可測量刀刃的單邊及旋轉的刀具 。有 TS35.10、TS35.20、TS35.30
供選擇。
● 對刀盤高度可調(0~305mm)，適合多種場合。
● 大直徑對刀盤，增加對刀的精確度。
● 接觸力可調，最小可量Φ0.1mm 的刀具。
● 採最高規格的 Ip68 密封保護。
● 可加裝防護桿，避免撞壞測頭本體。
● 對刀盤出廠前皆已校驗過，無需再調整。
● 對刀盤和基座可分開，為了確保定位。
● 裝有 LED 指示燈，顯示對刀儀現有狀
紅 外 線
機型特色

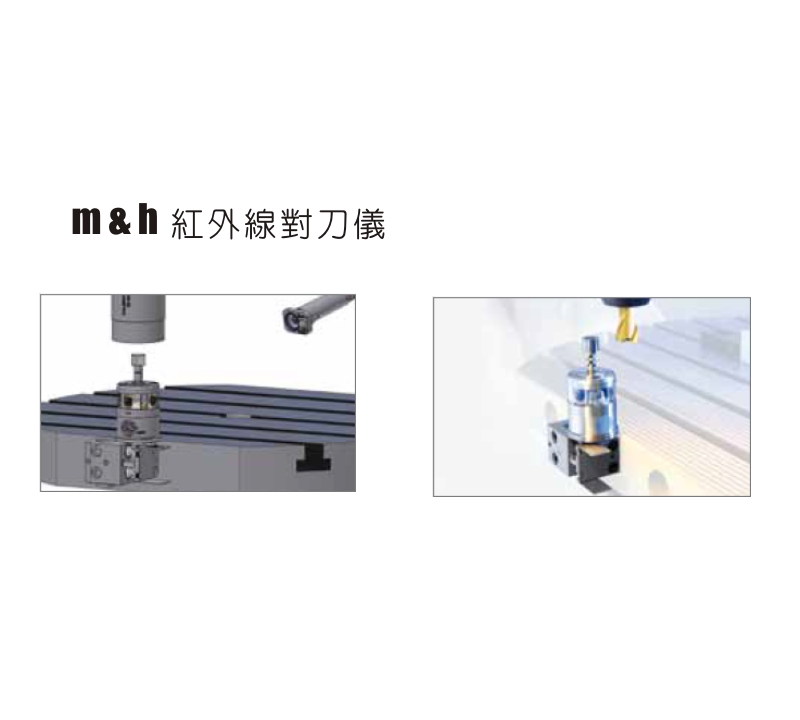

IRPT35.40 和 IRPT35.70 均採 HDR 紅外線技術來做訊號傳輸，可
安裝於 CNC工 作區域的任意位置，以進行刀具長度、半徑及損耗
程度的機上量測。
● 紅外線傳輸，沒有電纜連接；安裝較靈活。
● 適用 5 軸加工機等大型機台。
● 可與 m&h 紅外線測頭共用同一個接收器。
● 最小可量至Φ0.5mm 的刀具。
● 可採水平或垂直方向安裝。
● 超小體積，對加工區域干涉較小。
● 可加裝防護桿，避免撞壞測頭本體。
● 採最高規格的 Ip68 密封保護。
● 電池壽命長，且更換時不須工具。
無 線 電
機型特色

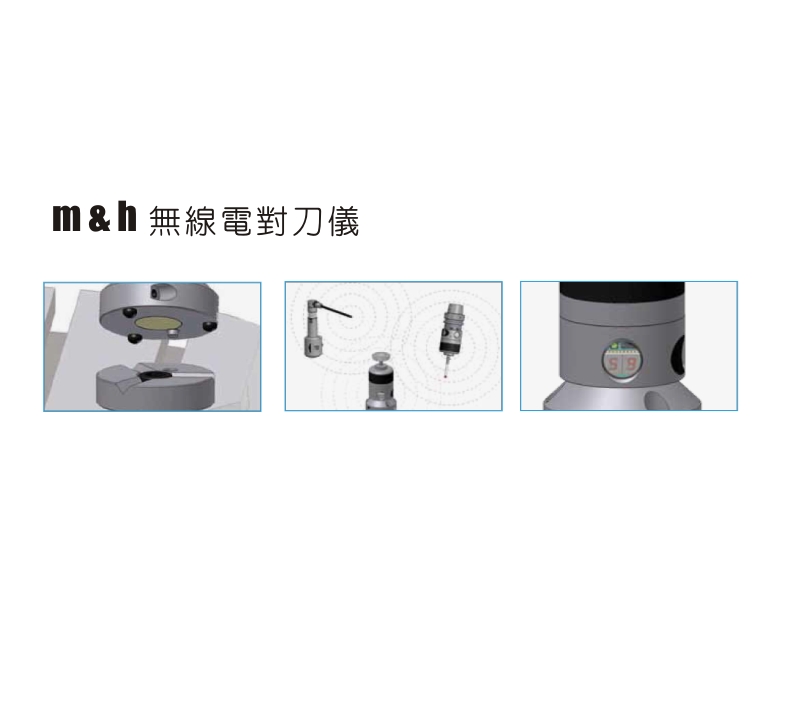

RWT35.50 具有專利的三點定位設計，使 RWT35.50 可安裝在機台的
任意位置。無線電的設計使 RWT35.50 適用於各類機台，特別是大型
及超大型 CNC上 ，亦可快速並精確的量出刀長、刀徑及刀具的損耗
程度。
● 對刀盤可調(0~355mm)，適用多種場合。
● 大直徑對刀盤。
● 移除式設計，不佔用機台空間(可用於多台機台)。
● 和 m&h 測頭共用同個接收器。
● 高精度三點定位技術，輕鬆完成重覆安裝定位及移除。
● 接觸力可調，最小可量Φ0.5mm 之刀具。
● 編碼過的無線電訊號，避免干擾。
● 按鈕式設計，方便目視及切換頻道。
● 可加裝防護桿，避免撞壞測頭本體。
● 採最高規格的 Ip68 密封保護。
● LED 指示燈顯示現有狀態。
雷 射
機型特色

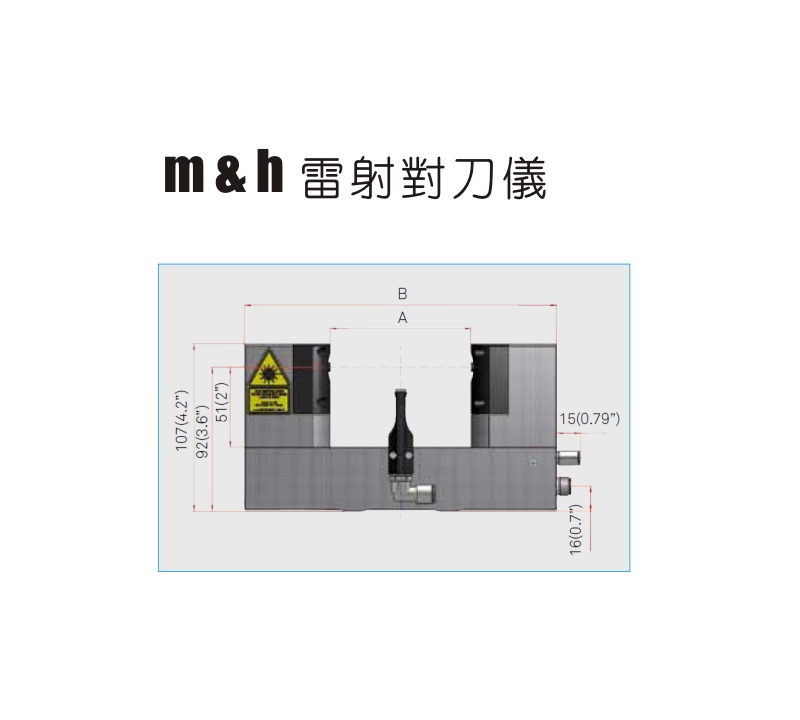

LTS35.60 和 LTS35.65 擁有高精度及高穩定性，並可模擬實際加工
時的條件來達到降低成本 、提高加工效率之自動化環境。
LTS 35.60 LTS 35.65
最小可量Φ0.008mm 之刀具 最小可量Φ0.030mm 之刀具
● 聚焦型雷射。 ● 內部集成 m&h 清潔噴嘴。
● 高壓噴嘴確保刀具清潔。 ● 高壓噴嘴技術。
● 集成式清潔裝置。
● 克服惡劣環境。
● 重覆精度可達 0.2um。
● 內部特有的電子濾波裝置。
● 高壓噴嘴確保刀具清潔。
● 可採用水平或垂直方式安裝。
● 多種尺寸可選，可適用各種刀具。
● 超小體積，對加工區域干涉小。
● 測量刀具直徑、長度、耗損度、輪廓及機台主軸熱膨脹引起變化。
● 採最高規格的 Ip68 密封等級。
