      瑞士 TESA 多功能三次元座標測定儀
    • 型號
      瑞士 TESA
    • 產品特色

      ☆☆☆ 微調標準型 --- 手動三次元座標測定儀(CMM) ☆☆☆

      儀器特徵 :

      <1> 真正 SWISS MADE 瑞士製造生產製造。

      <2> 採用 TESA 專利光學線性讀頭量測系統。

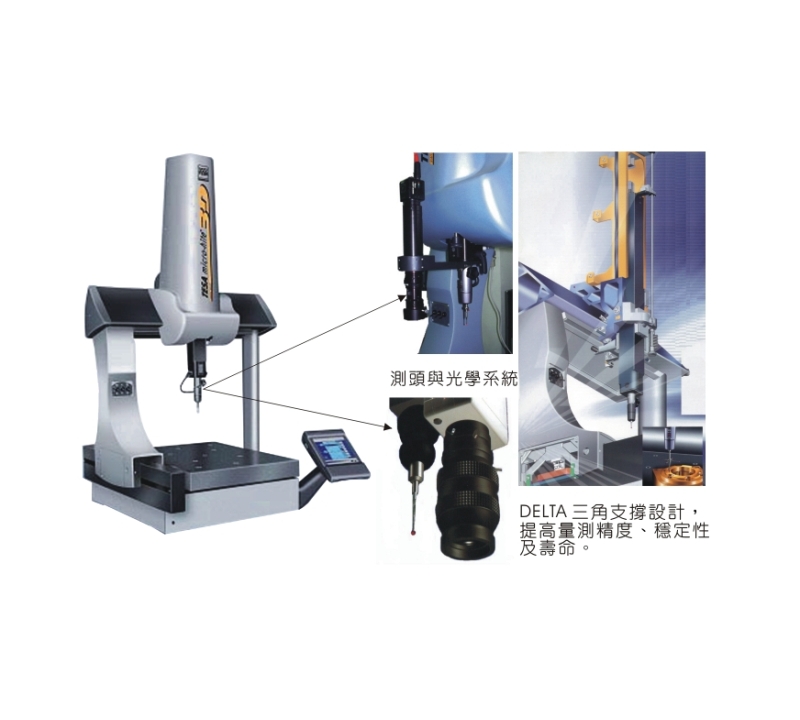

      <3> 最佳設計 --- DELTA 三角支撐設計，提高量測精度、穩定性及壽命。

      <4> 親和力設計 --- 專用操作面板結合強有力運算軟體，不需 PC 即可操作。

      <5> TESA REFLEX 量測運用軟體 --- 兼顧實用性及簡單性量測需求趨勢所設計。

      <6> 利用 22 個空氣軸承來確認三軸位移的穩定性。

      <7> 精心研究設計出最符合人體工學的結構設計。

      <8> 多用途適用性設計 :

      1. 單接觸測頭、硬式測頭、旋轉式測頭、光學鏡頭多用途 。

      2. 測針(ψ 0.5 ~ 8 mm) 、L=10 / 20 / 30 mm 、星型測頭多用途 。





    • 相關配件
      test1
    • 注意事項
      test2

  • ☆☆☆ 儀器硬體系統規範 --- 手動三次元座標測定儀(CMM) ☆☆☆

     <1> 測定範圍(接觸) ---  X 軸 : 460 mm；Y 軸 : 510 mm；Z 軸 : 420 mm 。

     <2> 測定範圍(光學) ---  X 軸 : 460 mm ；Y 軸 : 475 mm；Z 軸 : 250 mm 。

     <3> 最小讀取值 : 0.001 mm  /  0.00001 inch。

     <4> 使用材質 --- Z 軸 、橋架 、軸承 皆採用超輕鋁合金材質。

            工作平台 --- 花崗石製成，台面上均設計不銹鋼螺孔固定夾具。

     <5> 重覆精度 : 3 um

     <6> 系統精度 : U1 = 3 + 3 L / 1000  um  /  U3 = 3 + 4 L / 1000  um

     <7> 操作溫度 : 20 ± 1 ℃

     <8> 工件空間 ---  X 軸 : 600 mm； Y 軸 : 750 mm；Z 軸 : 430 mm

     <9> 最大荷重 : 230 Kg

    <10>儀器外觀 : 970 x 1620 x 930 mm (LxHxD) ；儀器系統重量 : 190 Kg

    <11>電源需求 : 115 ~ 230 Vac , 50 ~ 60 Hz ；0.3 ~ 0.7 A

    <12>氣壓源需求 : 4.8 ~ 8.3 bar (21ι/min)；須具備空氣乾燥設備(特別注意)。
